Прежде чем представить принцип телескопической стрелы погрузчика с телескопической стрелой, мы должны сначала получить общее представление о структуре стрелы погрузчика с телескопической стрелой:

Стрела крана обычно состоит из двух частей: основной стрелы и укосины. Существует два основных типа основной стрелы: одна представляет собой стрелу ферменной конструкции, изготовленную из сварных профилей и труб, а другая представляет собой стрелу коробчатой конструкции с различными сечениями. С развитием автокранов большинство основных стрел автокранов имеют коробчатую конструкцию, а упомянутая нами телескопическая стрела также является телескопической стрелой коробчатой конструкции.

Существует также много видов телескопических конструкций для телескопических стрел коробчатого типа, но в основном есть два телескопических принципа: система канатных рядов и система с одноцилиндровой защелкой. эти два метода.

Итак, сегодня мы познакомим вас с принципами этих двух типов удлинения стрелы.

Принцип расширения и сжатия канатной системы

Канатная система — технология с относительно длинной историей. До 1980-х и 1990-х годов погрузчики с телескопической стрелой в нашей стране имели в основном такую конструкцию.

Преимущества этой технологии в том, что легко изменить длину стрелы, существует много типов рабочей длины стрелы, она может быть телескопической с грузом и очень практична, а недостаток в том, что она тяжелая и имеет большую отдачу. на устойчивость всей машины. Сейчас широко используется на кранах грузоподъемностью до 100 тонн.

Принцип показан на рисунке, то есть принцип гидравлического цилиндра плюс простой шкив.

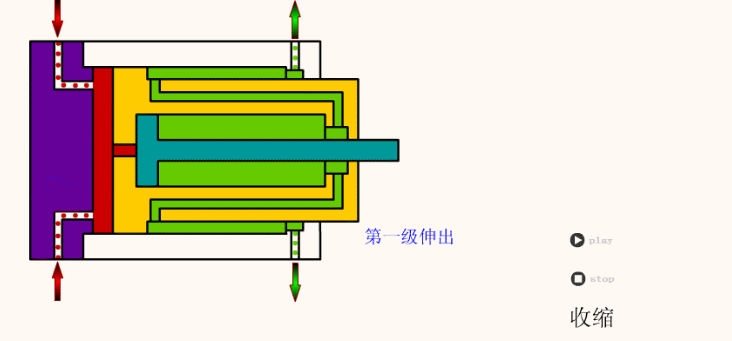

Двухступенчатая телескопическая стрела с гидравлическим цилиндром

Схема телескопической конструкции канатного ряда

В 1980-х годах моя страна представила технологию Liebherr и начала разработку телескопического механизма защелки с горизонтальной перекладиной.

Система замков с одним цилиндром

Одноцилиндровая телескопическая стрела болтового типа представляет собой типичную интегрированную механическую, электрическую и гидравлическую систему. Разработан на базе погрузчика Liebherr с телескопической стрелой в Германии.

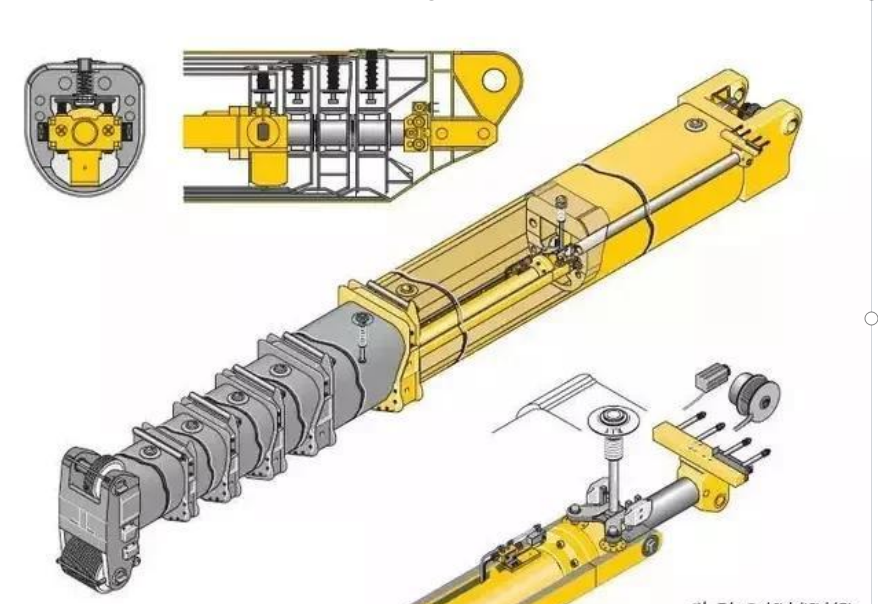

Как и телескопический привод с телескопической стрелой, он в основном состоит из (см. рисунок) 1. Телескопический цилиндр, 2. Выдвижной механизм, 3. В механизме используется встроенная система блокировки, то есть после того, как штифт цилиндра с пружинным приводом, установленный на телескопическом масляном цилиндре, прикрепляется к телескопической стреле, соединение между стрелой секции и другими стрелами секции механически размыкается.

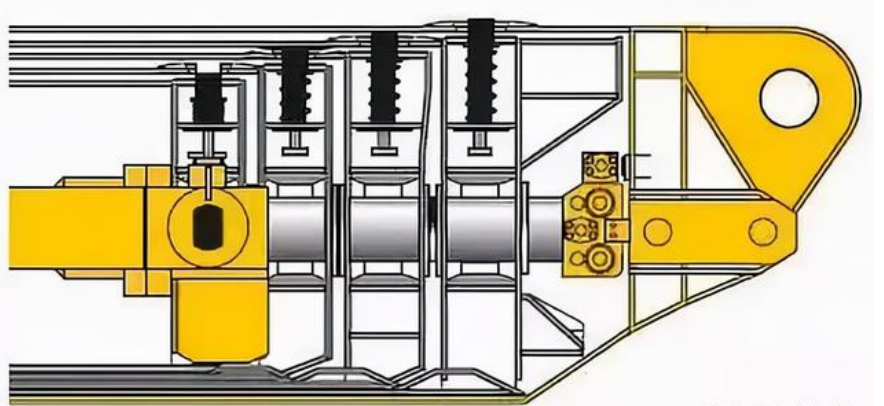

Телескопическая конструкция стрелы

состояние в отведенном состоянии

Так называемый турник означает, что в конструкции имеется только один гидроцилиндр, а выдвижение и втягивание телескопической стрелы осуществляется путем толкания каждой телескопической стрелы по очереди.

Отверстия для штифтов предусмотрены не только в конце каждой секции рычага.Для достижения различной длины рычага отверстия для штифтов будут установлены в начале, на 46%, 92% и 100% каждой секции рычага. Это позволяет использовать различные комбинации длины. Позиционирование штифтов рычага осуществляется электронным способом и поэтому является очень точным.

В настоящее время на рынке существует два типа погрузчиков с телескопической стрелой, и технически система канатных рядов является более зрелой.
